X 电容自动放电芯片, CAP200DG替代型号推荐 ME8701.
ME8701
ME8701.pdf
ME8701.pdfFEATURES
? 内置 1000V MOSFET
? AC 电压接入后阻止 X 电容放电
? AC 电压断电后通过放电电阻对 X 电容放电
? 功率损耗<5mW@230VAC
? X 电容容值灵活调节，简化 EMI 滤波电路设计
? 自供电，无需外部偏置
? 两端子结构，满足安规标准
? 内部限制最大放电电流

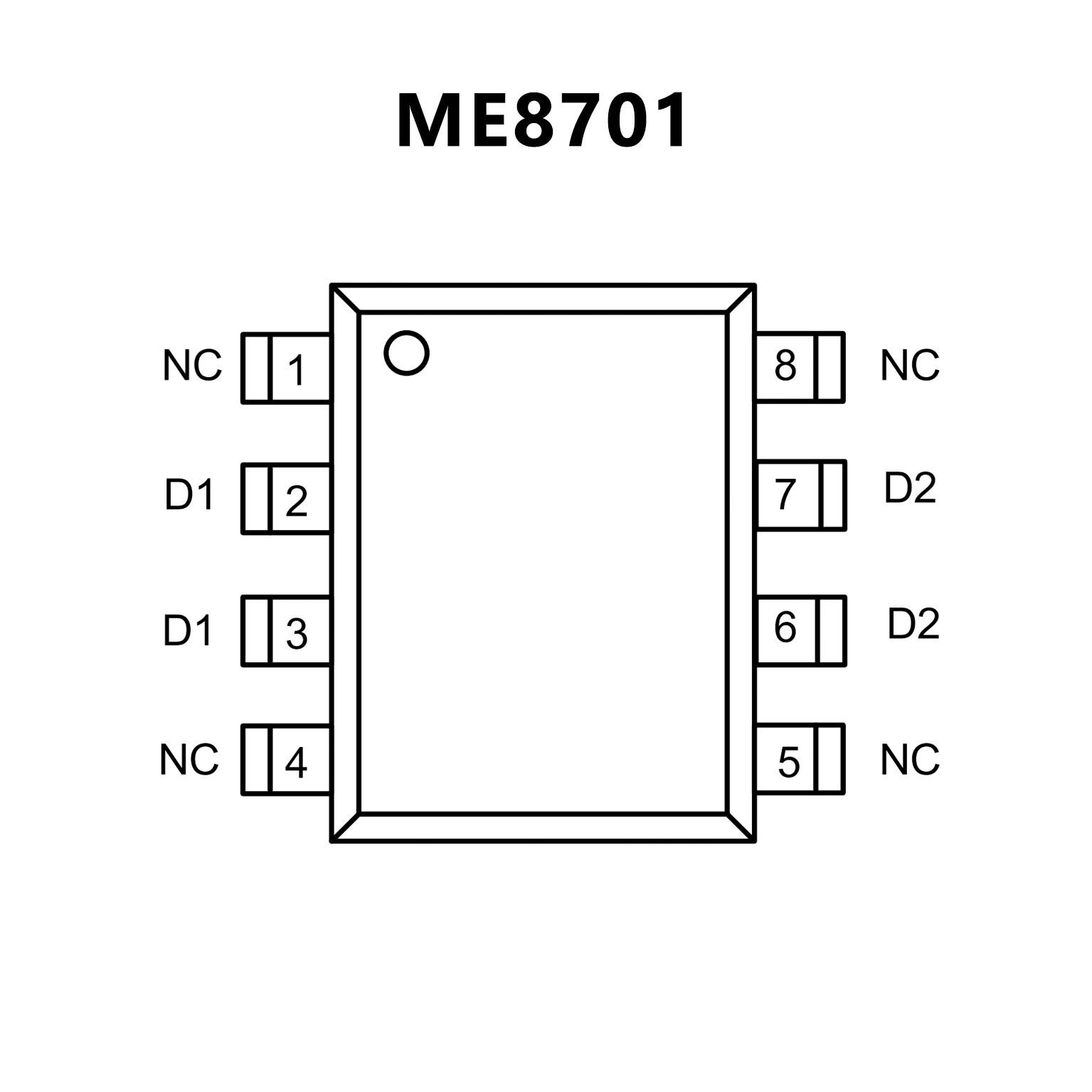

PIN CONFIGUTION
优势
替代
替代
FEATURES
? 一个元件即可涵盖100 nF到6 mF的X电容值
? AC电压接通后阻止电流流经X电容放电电阻
? AC断电后通过放电电阻自动对X电容进行放电
? 简化EMI滤波电路的设计 – 采用更大容量的X电容，
可使用小号电感元件，而不会改变功耗
? 只有两个端子 – 在系统输入保险丝之前或之后使用
均可满足安全标准
? 封装和PCB板上的爬电距离>4 mm
? 自供电 – 无需外部偏置
? 高共模抗浪涌能力 – 无需外部接地连接
? 高差模抗浪涌能力 – 内部集成1000 V MOSFET
? 通过NEMKO与CB认证

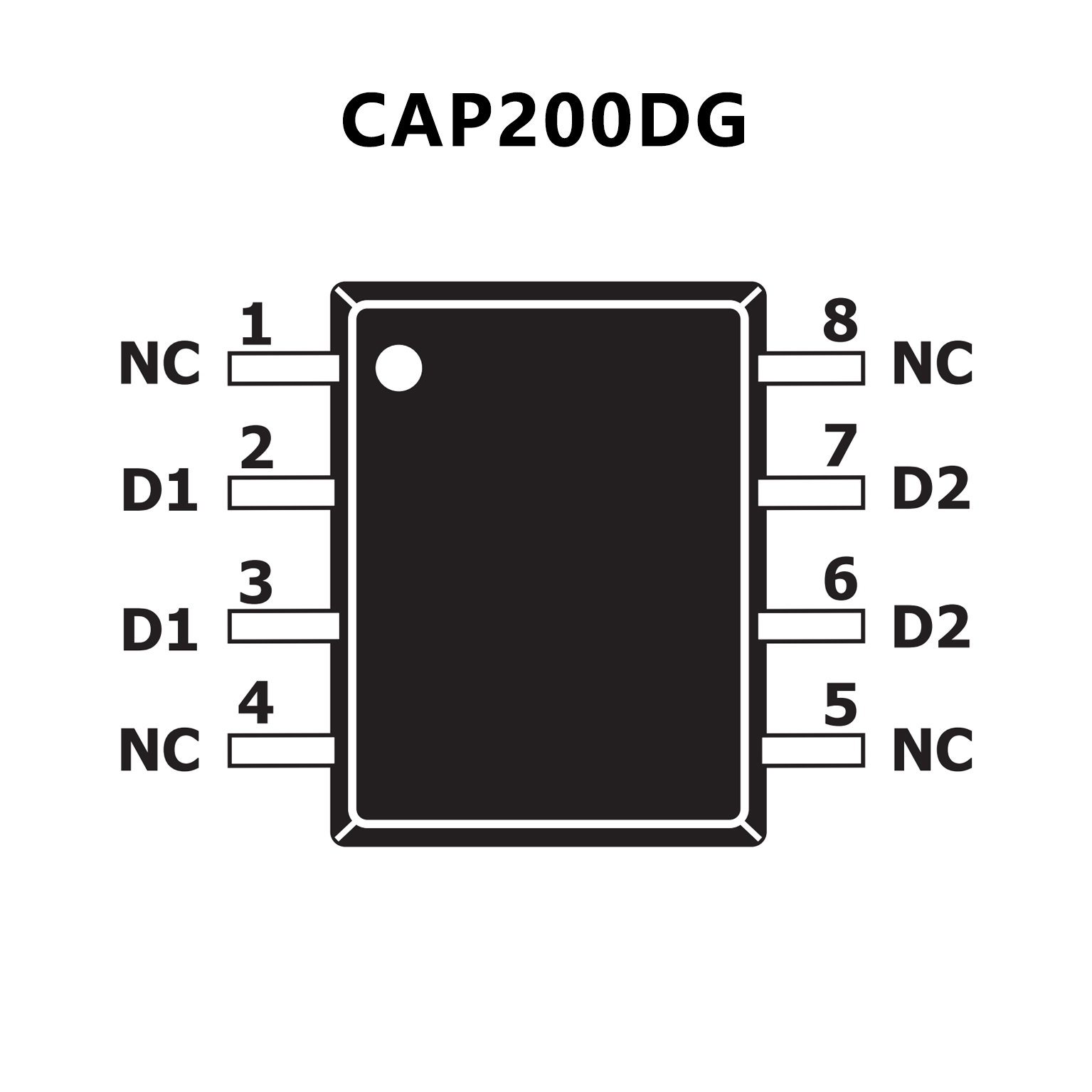

PIN CONFIGUTION
